由于項目的大小，有時依斯倍在設計電控系統時會用到雙CPU的設計，CPU間需要進行通訊。S7通信協議是西門子S7系列PLC的精髓，它是一種優化的、用以太網作為媒介的、在S7系列PLC之間進行通信的協議。那么今天這篇文章，我們來談?wù)勅绾卫?/span>S7通信（S7 Communication）在兩臺S7-300 PLC之間進行數據交換。

S7通信有以下幾個特點：

•需要SIMATIC CP模塊或者CPU集成的PN網口；

•需要硬件組態;

•需要專用指令的支持；

S7通信的指令可以分為如下幾個類別：

•用于數據交換的指令；

•用于查詢操作模式的指令；

•用于改變操作模式的指令；

•用于查詢鏈接狀態的指令；

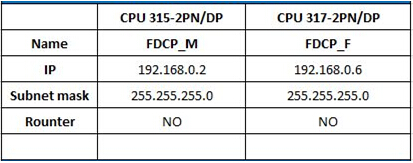

本文使用數據交換指令，硬件平臺是CPU 315-2PN/DP和CPU 317-2PN/DP，用網線將兩個CPU的PN口相連。采用S7單邊通信的方式，僅在CPU 315-2PN/DP一側進行硬件組態和軟件編程。兩個站點的IP參數如下：

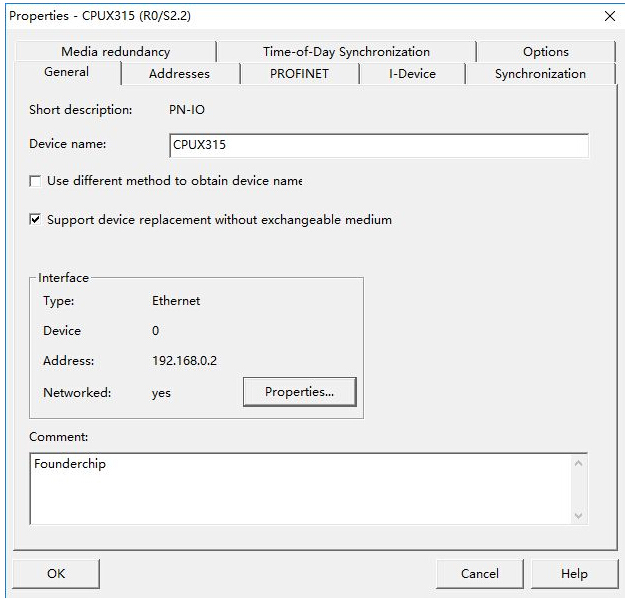

首先對CPU 315-2PN/DP進行硬件組態，設置IP地址：192.168.0.2，如下圖：

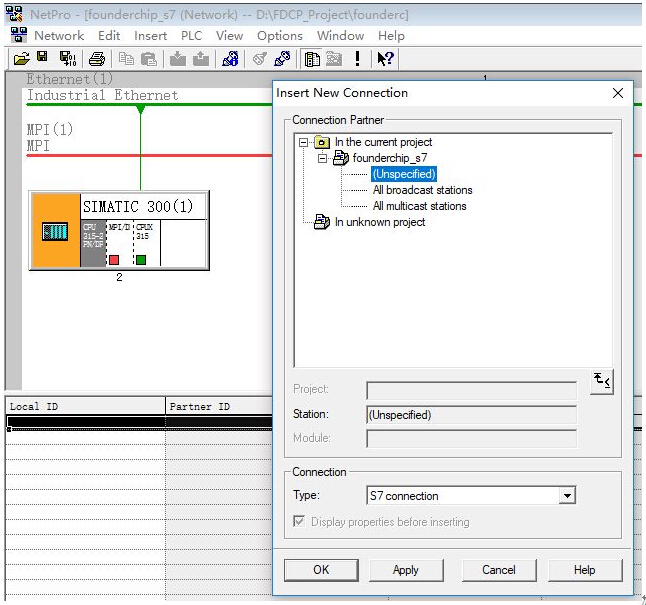

打開網絡配置工具（NetPro），右鍵添加一條新的S7連接（S7 Communication），如下圖：

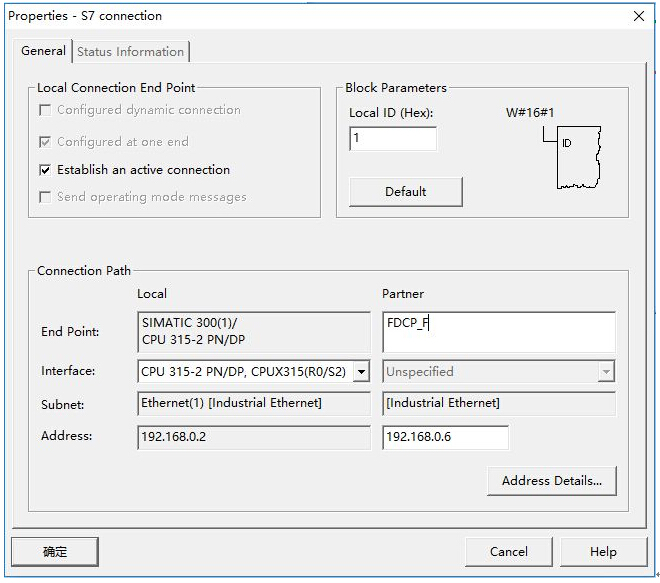

雙擊新添加的S7連接（S7 connection），打開屬性對話框，在【通信路徑（Connection Path）】中添加通信伙伴的IP地址，如下圖：

點擊【地址詳細信息（Address Details）】按鈕，打開對話框，將【導軌/槽號（Rack/Slot）】修改成通信伙伴的實際設置。S7-300的CPU一般導軌（Rack）為0，槽號（Slot）為2），如下圖：

至此，硬件和網絡組態完成，編譯后下載到CPU 315-2PN/DP中。

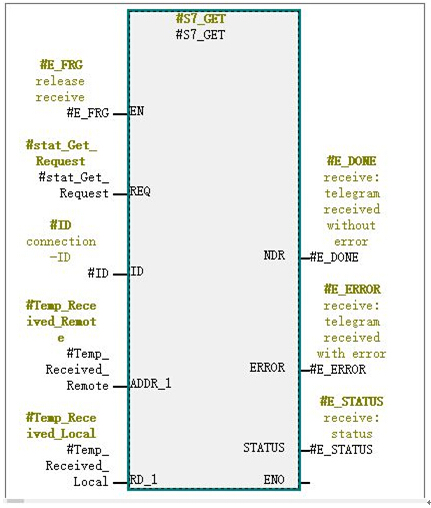

接下來進行軟件編程。采用FB14 "GET" 指令獲取遠程PLC（CPU 317-PN/DP）的數據，程序塊如下圖：

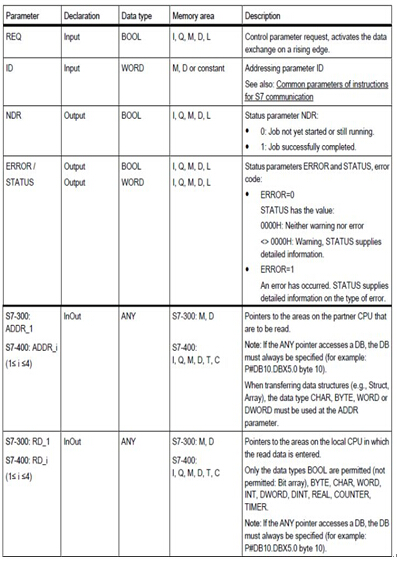

指令各引腳的參數含義如下表：

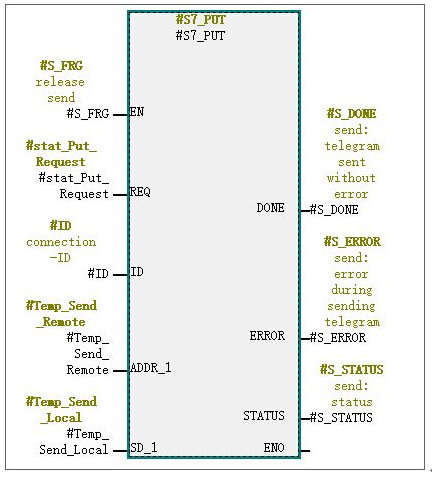

采用FB15 "PUT" 指令將數據寫入遠程PLC，程序塊如下圖：

與使用開放TCP或UDP協議相比，S7通信協議在編程上比較簡單，但是需要進行硬件組態。
